Motory a detailní technické údaje

• Motory a detailní technické údaje•

Motor	1,4 l Zetec-SE 16V (kat.)	1,6 l Zetec-SE 16V (kat.)	1,8 l Zetec-E 16V (kat.)	2,0 l Zetec-E 16V (kat.)	1,8 l Endura-DI Turbo diesel	1,8 l Endura-DI Turbo diesel
Výroba (od)	10/98				9/99	1/99
Typ motoru	DOHC				SOHC
Zdvihový objem	1388	1596	1796	1988	1753	1753
Výkon kW (PS) při ot/min	55 (75) 5000	74 (100) 6000	85 (115) 5500	96 (130) 5500	55 (75) 4000	66 (90) 4000
Maximální točivý moment (Nm/ot)	123 3500	145 4000	160 4400	178 4500	175 1800	200 2000
Vrtání (mm)	76,0	79,0	80,6	84,8	82,5
Zdvih (mm)	76,5	81,4	88,0	88,0	82,0
Komprese	11,0	11,0	10,0	10,0	19,4
Počet ventilů na 1 válec	4				2
Předepsané palivo	Bezolovnatý benzin 95 oktanů*				Motorová nafta
Maximální trvalé otáčky motoru 1/min	6450	6450	6200	5950	4500
Maximální krátkodobé otáčky motoru 1/min	6675	6675	6424	6175	4800
Otáčky volnoběhu 1/min (s aut. převod.) 1/min	700+-30 (-)	700+-30 (800)	700+-30 (-)	700+-30 (-)	800+-50 (-)
Příprava směsi - řízení motoru	SEFI (EEC-V)				Přímé vstřikování (EEC-V)
Pořadí zapalování	1 - 3 - 4 - 2
Zapalovací/žhavící svíčky (Motorcraft)	AYFS 22 C		AYFS 22 PP 1		EZD 37
Vzdálenost elektrod zapalovacích svíček (mm)	1,3		1,0		-
Zapalovací systém	Elektronické zapalování				-
Vůle ventilů: (za studena)** Sací (mm) Výfukový (mm)	0,20+-0,03 0,30+-0,03	0,20+-0,03 0,34+-0,03	0,14+-0,04 0,31+-0,03	0,14+-0,04 0,31+-0,03	0,35+-0,05 0,50+-0,05	0,35 0,50
Filtr motorového oleje (Motorcraft)	EFL 500	EFL 600			EFL 386

* Je možno použít i 98oktanový benzín, nepřináší to však žádné výrazné výhody
** Zkontrolujte/seřiďte s vypnutým motorem nejméně 5 minut po zastavení motoru
DOHC = double overhead camshaft (dva nahoře uložené vačkové hřídele)
SOHC = single overhead camshaft (jeden nahoře uložený vačkový hřídel)
DI = direct injection (přímé vstřikování paliva)
SEFI = sequential electronic fuel injection (sekvenční elektronické vstřikování paliva)
EEC-V = electronic engine control (elektronické řízení motoru)

Provozní náplně (v litrech)
Motor	1.4 l Zetec-SE 16V	1.6 l Zetec-SE 16V	1.8 l Zetec-E 16V	2.0 l Zetec-E 16V	1.8 l Endura-DI Turbo diesel
Motorový olej - s filtrem - bez filtru	3,75 3,5	4,25 3,75	4,25 3,75	4,25 3,75	5,6 5,0
Ruční převodovka	Typ iB5 2,3			Typ MTX75 2,0
Automatická převodovka	-	6,8 *	-	-	-
Posilovač řízení	značka MAX
Chladící systém včetně topení	5,0 *	5,0 *	5,75 *	5,75 *	6,5 *
Systém ostřikovačů skel	3,6
Palivová nádrž	55				52,7
Nádržka na brzdovou/ spojkovou kapalinu	značka MAX

* - Celkový objem

Motorový olej
Doporučený motorový olej dle výrobce - motorový olej viskozitní třídy SAE 5W-30,
který vyhovuje specifikaci Ford WSS-M2C913-A nebo WSS-M2C912-A1
Např. Ford/Motorcraft Formula E nebo Mogul Forte Pro, atd..

Převodový olej
Ruční převodovka - typ iB5
převodový olej vyhovující specifikaci Ford WSD-M2C 200-C
Ruční převodovka - typ MTX75
převodový olej vyhovující specifikaci Ford ESD-M2C 186-A
Automatická převodovka
převodový olej pro aut. převodovky dle specifikace Ford WSS-M2C 202-B

Posilovač řízení
převodový olej pro aut. převodovky dle specifikace Ford WSA-M2C 195-A

Brzdová a spojková kapalina
brzdová kapalina Motorcraft Brake Fluid Super DOT 4 nebo dle specifikace Ford ESD-M6C 57-A

Chladící kapalina
- červená chladící směs - Ford Motorcraft Super Plus 2000 nebo dle specifikace Ford WSS-M97B44-D
- modrá/zelená chladící směs - Ford Motorcraft Super Plus 4 nebo dle specifikace Ford ESDM-97B49-A

Velikost	Disk	Pneu
14"	5,5J x 14 H2 ET 43,5	175/70 R14
	5,5J x 14 H2 ET 47,5	175/70 R14
	5,5J x 14 H2 ET 43,5	185/65 R14
	5,5J x 14 H2 ET 47,5	185/65 R14
15"	6J x 15 H2 ET 47,5	195/60 R15
	6J x 15 H2 ET 50
	6J x 15 H2 ET 52,5
	6J x 15 H2 ET 47,5	195/60 R15
	6J x 15 H2 ET 50
	6J x 15 H2 ET 52,5
16"	6J x 16 H2 ET 52,5	205/50 R16

Tlaky v pneumatikách (studené pneumatiky)
Model	Velikost pneumatik	bar
		Normální zatížení - do 3 osob		Plné zatížení - více než 3 osoby
		Přední	Zadní	Přední	Zadní
všechny	175/70 R14	2,2	2,2	2,2 (2,4)*	3,1
	185/65 R14			2,2 (2,4)*
	195/60 R15			2,2 (2,3)*
	195/55 R15	2,0	2,0	2,2 (2,5)*
	205/50 R16	2,2	2,2	2,2 (2,4)*
	&nbsp125/90 R15**	4,2

Tlaky v pneumatikách pro trvalou cestovní rychlost nad 160 km/h (studené pneumatiky)
Model	Velikost pneumatik	bar
		Normální zatížení - do 3 osob		Plné zatížení - více než 3 osoby
		Přední	Zadní	Přední	Zadní
všechny	175/70 R14	2,4	2,4	2,4 (2,6)*	3,3
	185/65 R14			2,4 (2,5)*
	195/60 R15			2,4 (2,5)*
	195/55 R15	2,2	2,2	2,4 (2,6)*
	205/50 R16	2,4	2,4	2,4 (2,5)*

* Vozidla se vznětovým motorem (diesel)
** Dočasné náhradní kolo

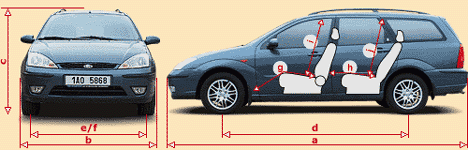

Rozměry dle nákresu - vnější rozměry:
a) délka (mm):	4454
b) šířka (mm):	1702
c) výška (mm):	1447
d) rozvor (mm):	2615
e) rozchod vpředu (mm):	1494
f) rozchod vzadu (mm):	1487
Rozměry dle nákresu - vnitřní rozměry:
g) podélný prostor vpředu min/max (mm):	850 / 1070
h) podélný prostor vzadu min/max (mm):	600 / 850
i) výška nad sedadlem - vpředu (mm):	1000
j) výška nad sedadlem - vzadu (mm):	940
k) šířka vpředu (mm):	1410
l) šířka vzadu (mm):	1420
délka sedáku vpředu (mm):	500
délka sedáku vzadu (mm):	490
výška opěradla vpředu (mm):	620
výška opěradla vzadu (mm):	580
místo vzadu pod předním sedadlem:	ano

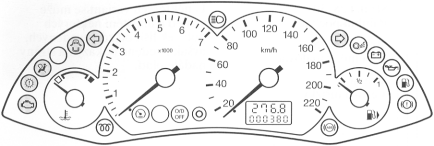

Přístrojová deska

	varovná kontrolka činnosti motoru		tlak oleje
	vícefunkční varovná kontrolka automat/chlazení		množství paliva
	vzduchový vak (airbag)/ předpínače bezpečnostních pásů		brzdový systém
	varovná kontrolka otevřených dveří		žhavící svíčky (pouze diesel)
	směrová světla		automatické řízení rychlosti (automatická převodovka)
	dálková světla/ světelná houkačka		rychloběh (automatická převodovka)
	systém řízení prokluzu/ řízení dynamické stability (ESP)		ABS
	zapalování

Palubní počítač

Palubní počítač zobrazuje tyto informace:
- Venkovní teplota
- Průměrná rychlost
- Okamžitá spotřeba paliva
- Průměrná spotřeba paliva
- Dojezd

Ovládání:
funkce se přepínají pomocí tlačítka INFO na vrcholu levé ovládací páčky pod volantem (ovladač směrovek)

R - nuluje funkci (lze-li ji nulovat]
S - přepíná mezi metrickými a britskými jednotkami

Přídavné varovné kontrolky
	mráz (svítí při teplotě nižší než 4 stupně C)
	nízká hladina ostřikovací kapaliny
